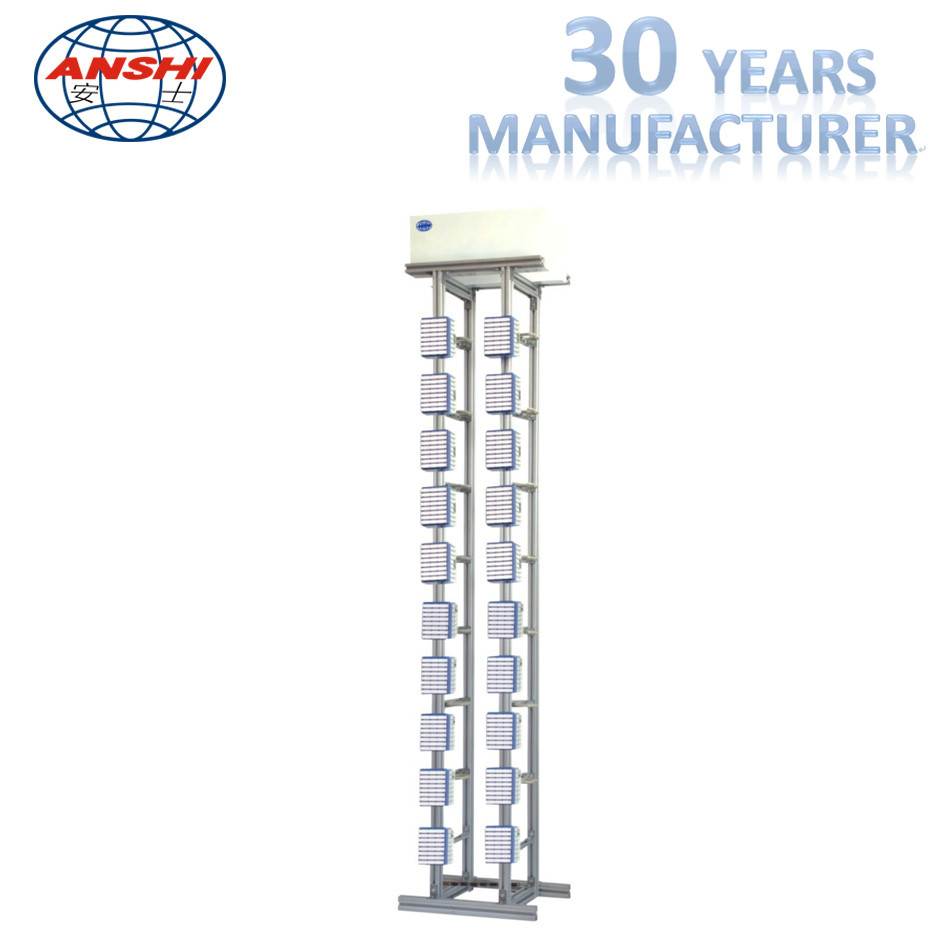

Digitaal de Distributiekader van DDF

MPX 112 320 systemen 640 systemen Digitaal Distributie Frame 120 ohm

Belangrijkste specificaties/bijzondere kenmerken/technische gegevens:

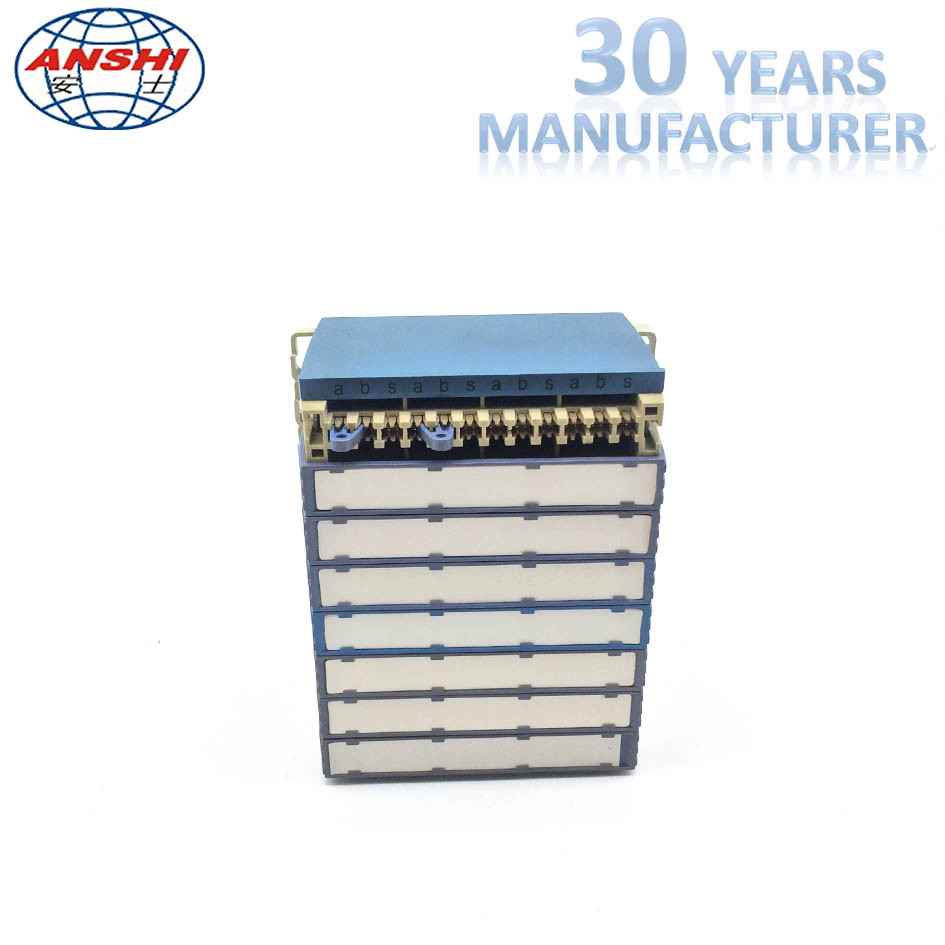

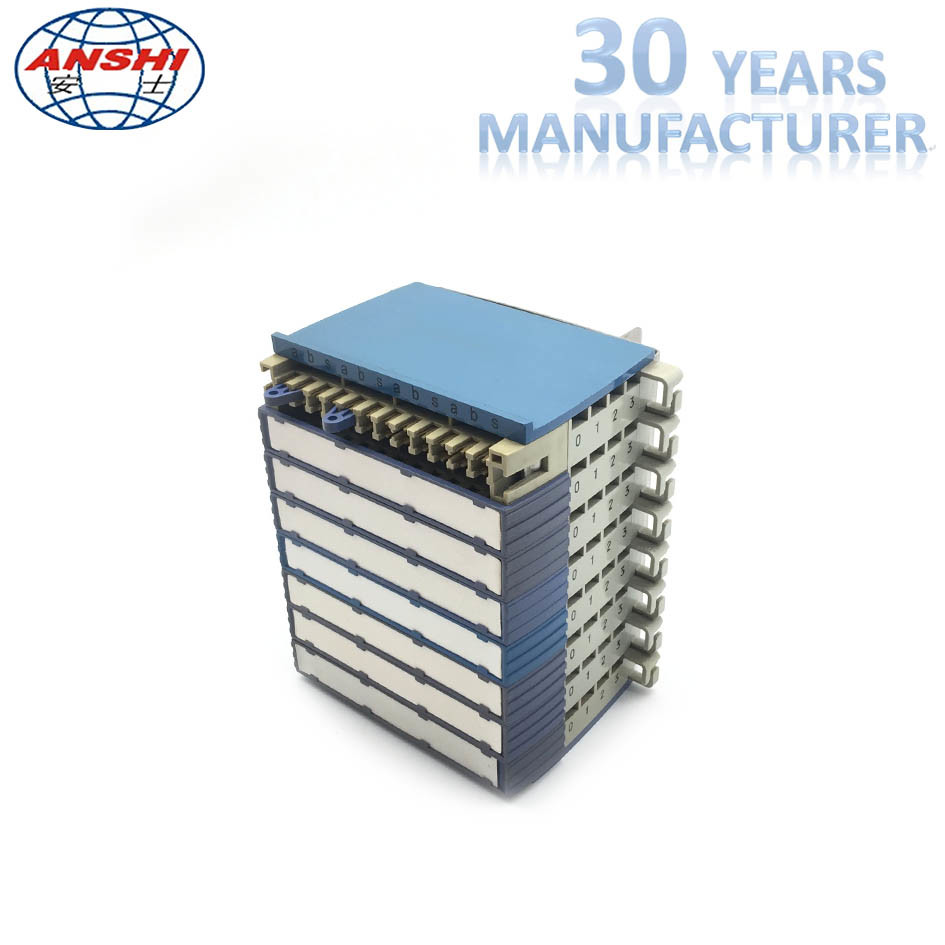

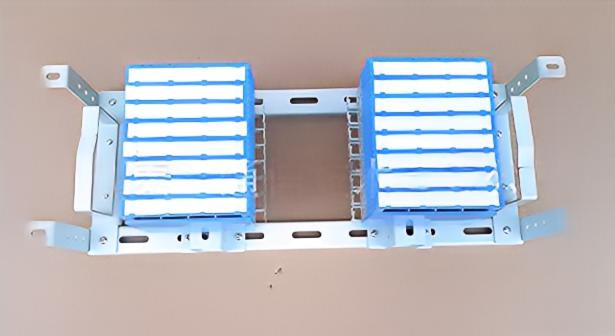

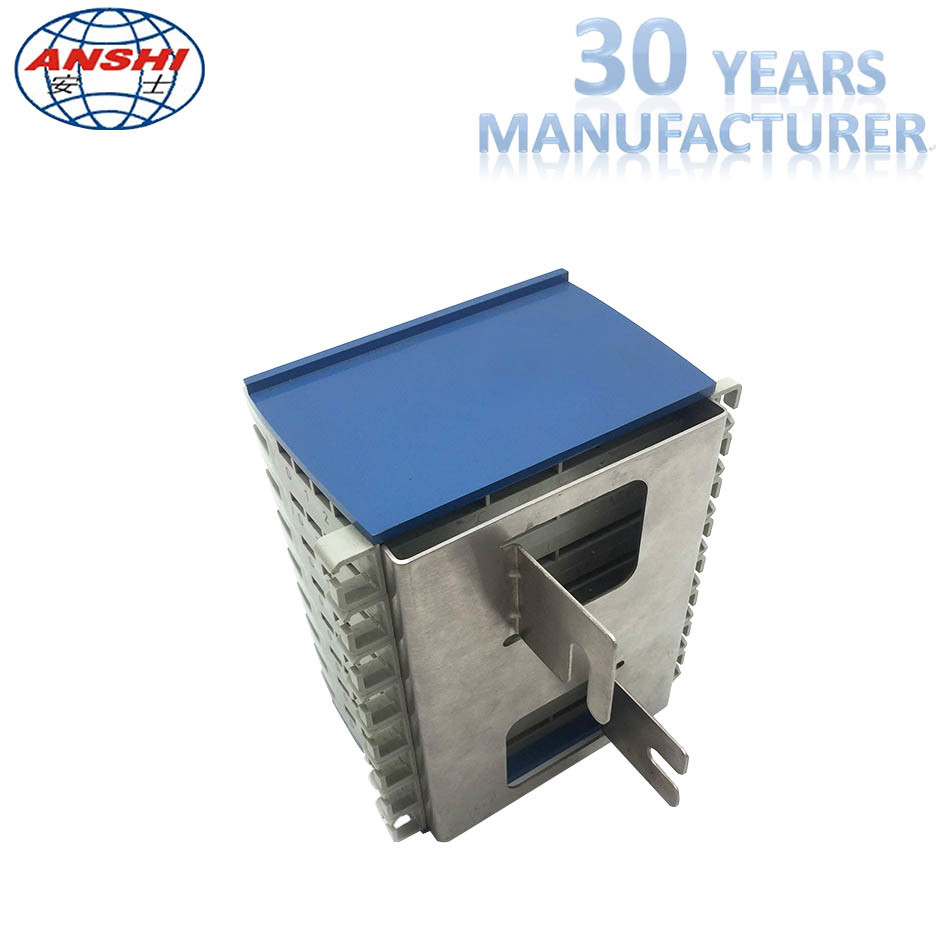

AS-DDF-MK16 unit is used for the distribution and transfer of digital signals between digital re-use equipments and digital distribution frame is used for the distribution and transfer of digital signals between digital re-use equipments and programme controlled switching systems, evenals onder digitale hergebruiksapparatuur.

1Het is een open structuur, het oppervlak van het frame wordt besproeid met epoxy kunststof door statische elektriciteit, met sterke hechting, het ziet er mooi uit in vorm en milde kleur.Het ziet er mooi uit in vorm en netjes in de bedrading.Grote capaciteit, gemakkelijke installatie, flexibele opstelling en modulaire constructie.

2, Werksnelheid: 2 Mb/s

3, Prestatie-impedantie: 120Ω (balans)

4, Intermediaire weerstand tussen de rietterminatoren: niet meer dan 7m ohm tussen de tussenliggende riet onder de standaardonderzoeksvoorwaarde;

5, Crosstalk ratio: ≥ 60 dB ((50kHz~3,1MHz)

6, Isolatieverlies: ≤ 0,4 dB ((50kHz~3,1MHz);

7, Backwaveverlies: ≥ 18 dB ((50 kHz~3,1 MHz);

8, Intermediaire weerstand: (AC) / 1 min zonder punctie of boog.

a. ≥ 500V ((onder de standaardonderzoeksvoorwaarde);

b. ≥ 500V ((Na hoge-lage temperatuur );

c. ≥ 250 V (na vochtig);

9Isolatieweerstand tussen de hoogspanningsbescherming en het frame: (500V(DC)

a. ≥ 1 × 103 MΩ (onder standaardonderzoeksomstandigheden);

b. ≥1×102 MΩ(Na hoge-lage temperatuur );

c. ≥ 1 × 20 MΩ ((Na vochtig);

10Trekkracht:

a. ≥ 24 dagen.0.4)

b. ≥ 38 ((dia.0.5)

c. ≥ 52 ((dia.0.6)

d. ≥ 96 ((dia.0.8)

11Leeftijd: 200 keer

Omgevingsomstandigheden: -5-40 graden Celsius;relatieve luchtvochtigheid <85% (+30 graden Celsius) ;atmosferische druk:70-106Kpa

* Materiaal: roestvrij staal en cuprum, cuprum-goudplatering op nikkel

* De prestaties van brandwerend: PBT (UL94V-0) of brandwerend ABS (UL94V-0), Brandbaarheid bereikt GB/T 5169.7-1985 standaard;

* Constructie kenmerken: modularisatie ontwerpen, met kenmerken van elegant uitzicht en hoge duurzaamheid;

* Trekkende kracht: tin bronzen en zilveren bekleding (20-40 inch), trekkende kracht niet minder dan 25N,

* Intermediaire weerstand tussen de rietterminatoren: niet meer dan 7m ohm tussen de tussenliggende riet onder de standaardonderzoeksvoorwaarde;

* Intermediaire weerstand: niet meer dan 3m ohm onder standaardonderzoeksomstandigheden;

* Prestatie-impedantie:120Ω (balans)

* Werksnelheid: 2 Mb/s

* Isolatieweerstand:1000MΩ/500V (DC)

* Weerstand tegen spanning: geen storing of boog gedurende 1 minuut onder 1KV (DC)

* Crosstalk ratio:≥ 60 dB ((50KHz-210MHz)

* Insteekverlies: ≤ 0,4 dB (50KHz-210MHz)

* Verlies van teruggolf: ≥ 18 dB (50KHz-210MHz)
